-
熱線電話
×電話
業(yè)務(wù)熱線
13572017616
-
微信二維碼
- 返回頂部
業(yè)務(wù)熱線
13572017616
發(fā)泡混凝土施工的注意事項(xiàng)有哪些?發(fā)泡混凝土施工過程中有以下注意事項(xiàng)：
一、材料方面
水泥選擇
應(yīng)優(yōu)先選用質(zhì)量穩(wěn)定的普通硅酸鹽水泥，強(qiáng)度等級一般不低于 32.5 級。因?yàn)槠湓缙趶?qiáng)度高，有利于發(fā)泡混凝土的凝結(jié)硬化，且性能比較穩(wěn)定，能保證發(fā)泡混凝土的質(zhì)量。
避免使用受潮、過期或質(zhì)量不明的水泥，水泥進(jìn)入施工現(xiàn)場后，應(yīng)按品種、強(qiáng)度等級、出廠日期分別堆放，并應(yīng)采取防潮措施。
發(fā)泡劑質(zhì)量把控
發(fā)泡劑的性能對發(fā)泡混凝土的質(zhì)量至關(guān)重要。要選擇發(fā)泡倍數(shù)適中(一般為 20 - 30 倍)、泡沫穩(wěn)定性好的發(fā)泡劑。例如，蛋白質(zhì)類發(fā)泡劑發(fā)泡倍數(shù)較高且泡沫穩(wěn)定性較好，但成本相對較高;合成類發(fā)泡劑價(jià)格較低，但在泡沫穩(wěn)定性方面可能需要通過添加穩(wěn)泡劑等方式來加強(qiáng)。
嚴(yán)格按照發(fā)泡劑的使用說明書進(jìn)行稀釋和發(fā)泡操作，不同品牌和類型的發(fā)泡劑稀釋比例和發(fā)泡條件可能不同。
二、施工環(huán)境
溫度控制
施工環(huán)境溫度宜在 5℃ - 35℃之間。當(dāng)溫度低于 5℃時(shí)，發(fā)泡混凝土的水化反應(yīng)變慢，強(qiáng)度增長緩慢，甚至可能會因?yàn)槭軆龆鴮?dǎo)致強(qiáng)度降低、表面開裂等質(zhì)量問題。此時(shí)，應(yīng)采取保溫措施，如覆蓋保溫材料等。
當(dāng)溫度高于 35℃時(shí)，水分蒸發(fā)過快，容易使發(fā)泡混凝土表面失水干裂，需要增加保濕措施，如增加灑水次數(shù)或采用遮陽措施降低表面溫度。
濕度影響
環(huán)境濕度較高時(shí)，發(fā)泡混凝土的干燥時(shí)間會延長。如果濕度過高，可能會導(dǎo)致發(fā)泡混凝土表面結(jié)露，影響其表面強(qiáng)度和硬度。在這種情況下，要加強(qiáng)通風(fēng)，降低濕度。
相反，在干燥環(huán)境下，要注意防止發(fā)泡混凝土失水過快，及時(shí)進(jìn)行養(yǎng)護(hù)。
三、攪拌過程
攪拌順序
應(yīng)先將水和水泥等膠凝材料放入攪拌機(jī)中攪拌均勻，形成均勻的水泥漿體。然后再將發(fā)泡劑產(chǎn)生的泡沫加入到水泥漿中繼續(xù)攪拌。這樣可以保證泡沫在水泥漿體中均勻分布，避免泡沫破裂。
攪拌時(shí)間要控制好，水泥漿攪拌時(shí)間一般不少于 2 - 3 分鐘，加入泡沫后的攪拌時(shí)間約 3 - 6 分鐘，以確?；旌狭系木鶆蛐裕珨嚢钑r(shí)間過長可能會導(dǎo)致泡沫破裂，影響發(fā)泡混凝土的孔隙結(jié)構(gòu)。
攪拌設(shè)備檢查
施工前要檢查攪拌機(jī)的性能，確保攪拌軸能夠正常運(yùn)轉(zhuǎn)，攪拌葉片沒有磨損或松動。如果攪拌設(shè)備出現(xiàn)故障，可能會導(dǎo)致攪拌不均勻，影響發(fā)泡混凝土的質(zhì)量。

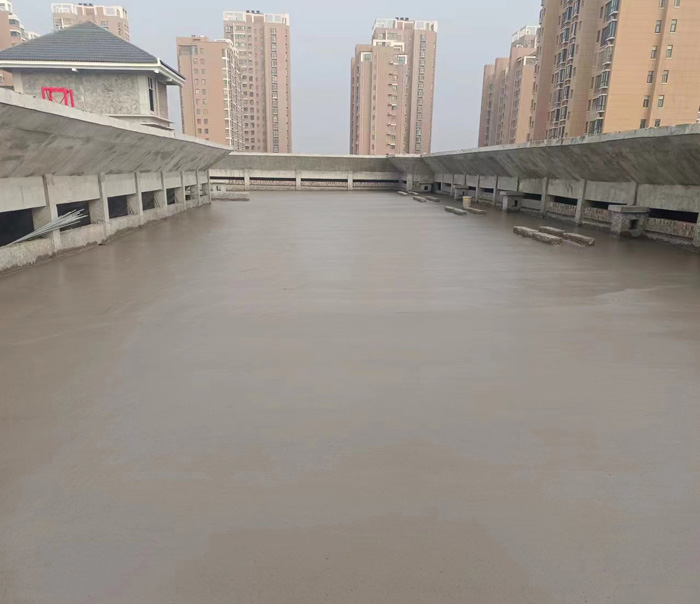

四、澆筑環(huán)節(jié)
澆筑高度控制
發(fā)泡混凝土在澆筑時(shí)應(yīng)分層澆筑，每層厚度不宜超過 1m。如果澆筑高度過高，會導(dǎo)致下部混凝土受到較大的壓力，使泡沫結(jié)構(gòu)被破壞，影響其性能。同時(shí)，要注意控制澆筑速度，避免澆筑速度過快導(dǎo)致泡沫溢出或分布不均勻。
對于大體積發(fā)泡混凝土澆筑，應(yīng)設(shè)置伸縮縫或分隔縫，以防止因溫度變化或收縮變形產(chǎn)生裂縫。
避免擾動
澆筑后，應(yīng)盡量避免對已澆筑的發(fā)泡混凝土進(jìn)行擾動。在振搗或滾壓過程中，要使用合適的工具和方法。一般采用平板振搗器輕輕振搗，使表面平整即可，嚴(yán)禁使用振搗棒等強(qiáng)力振搗工具，以免破壞泡沫結(jié)構(gòu)。
五、養(yǎng)護(hù)階段
早期養(yǎng)護(hù)
發(fā)泡混凝土澆筑完成后，應(yīng)在早期(一般在 12 - 24 小時(shí)內(nèi))進(jìn)行覆蓋養(yǎng)護(hù)，防止水分蒸發(fā)過快?？梢允褂盟芰媳∧?、草簾等材料進(jìn)行覆蓋。
早期避免上人或堆放重物，因?yàn)榘l(fā)泡混凝土早期強(qiáng)度較低，承受荷載的能力差，容易導(dǎo)致表面變形或損壞。
保濕養(yǎng)護(hù)時(shí)間
養(yǎng)護(hù)時(shí)間一般不少于 7 天，對于有特殊要求的工程，養(yǎng)護(hù)時(shí)間可能需要延長至 14 天或更長。在整個(gè)養(yǎng)護(hù)期間，要保持覆蓋材料的濕潤，定期灑水。如夏季高溫時(shí)，每天灑水次數(shù)可能需要增加到 3 - 4 次。
